1. Область применения
1.1 Плиты «Красстоун», ППФГЛК предназначены для наружной облицовки стен всех видов зданий и сооружений (жилые, общественные, административные, промышленные и др.), а также для внутренней облицовки и изготовления стеновых панелей.
1.2 Для внутренней облицовки и изготовления стеновых панелей, перегородок, подвесных потолков и других конструкций для строительства всех типов зданий и сооружений (А-В) могут применяться:
1.2.1 Плиты ППФГЛК:
- с момента производства не менее 7 суток - при насыщенности не более 1,28
м2/м3 с естественной либо принудительной вентиляцией с воздухообменом не менее 1 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
- с момента производства не менее 3 месяцев - при насыщенности не более 1,28 м2/м3 с принудительной вентиляцией с воздухообменом не менее 1,5 объёма/час, температурой воздуха не выше 40° С и относительной влажностью воздуха (30-60) %.
1.2.2 Плиты «Красстоун»:
- с момента производства не менее 7 суток - при насыщенности не более 1,28 м2/м3 с принудительной вентиляцией с воздухообменом не менее 1,5 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
с момента производства не менее 30 суток - при насыщенности не более 1,28 м2/м3 с естественной либо принудительной вентиляцией с воздухообменом не менее 1 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
1.3 Не допускается применение продукции:
- в условиях механических и динамических нагрузок (за исключением ветровой нагрузки);
- в вентиляционных шахтах:
- при контакте с агрессивными веществами и средами (кислотами, щелочами, горюче-смазочными материалами, спиртами и органическими растворителями).
1.4 Воздействие ударных нагрузок (пробивка отверстий, обрубка, разрубка) на плиты, «Красстоун», ППФГЛК не допускается.
1.5 На плитах разных партий допускается разнооттеночность покрытия.
1.6 Плиты «Красстоун», ППФГЛК должны применяться по их назначению в соответствии с проектной документацией, утвержденной в установленном порядке, пунктами 1.1, 1.2, 1.3, 1.4 настоящей инструкции и правилами охраны труда и техники безопасности в строительстве, установленными СНиП 12-03-2001, СНиП 12-04-2002.
2. Термины, определения и сокращения

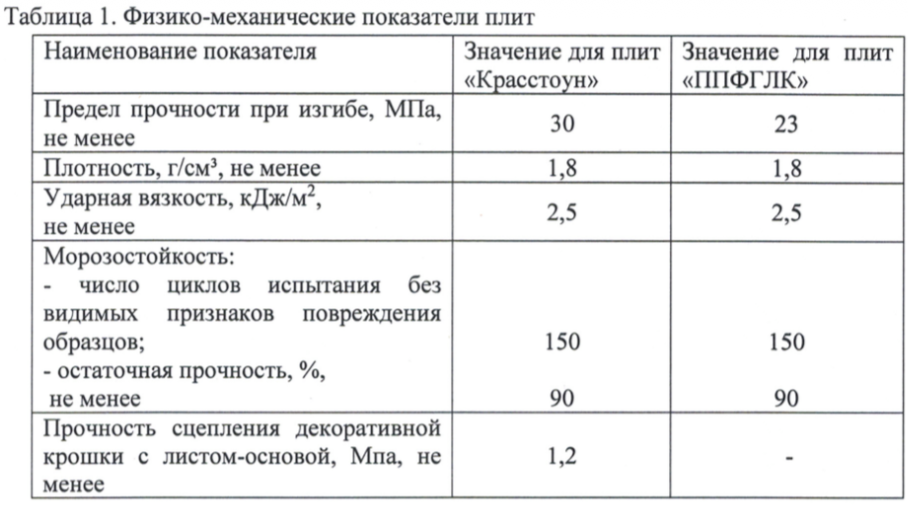

Плиты «Красстоун» представляют собой фиброцементные (хризотилцементные), с защитно-декоративным покрытием (Рисунок 1). По составу на 82,5% состоят из фиброцемента (где в качестве фибры -армирующего материала, используются волокна хризотила), на 1,9%- из сухой пленки защитно-декоративного покрытия и на 15.6% - из натурального камня.
Плиты «Красстоун» представляют собой фиброцементные плоские прямоугольные изделия, на не лицевую, лицевую и торцовые стороны, которых нанесена проникающая грунтовка (водно-дисперсионная акриловая ВД-АК-Волна-Г), на лицевую сторону - акриловый клей (краска водно-дисперсионная акриловая ВД-АК-Волна-К), затем -
декоративная крошка, которая покрыта бесцветным лаком (краска водно-дисперсионная акриловая ВД-АК-Волна-Л). Лак защищает крошку от попадания в ее поры влаги и тем самым от преждевременного растрескивания и осыпания. При изготовлении используется только натуральный камень двух фракций (1,5-3,0) мм и (3,0-6,0) мм. Согласно сертификату соответствия плиты «Красстоун» относятся к группе горючести Г1 по ГОСТ 30244-94.
Плиты ППФГЛК - это плита прессованная фасадная с гладкой поверхностью с лакокрасочным защитно-декоративным покрытием (Рисунок 2). Представляют собой негорючие фиброцементные плоские прямоугольные изделия, окрашенные водно-дисперсионными акриловыми красками с проникновением частиц краски через поры в верхний слой фиброцемента. Боковые поверхности плит окрашены в соответствующий лицевой поверхности цвет той же краской. На обратную (не лицевую) поверхность плит нанесён защитный слой на основе водно дисперсионной акриловой краски. По составу плиты на 99% состоят из фиброцемента, где в качестве фибры-армирующего материала, используются волокна хризотила, и на 1%- из сухой пигментированной пленки защитно-декоративного акрилового покрытия.
3. Требования безопасности
3.1 Плиты «Красстоун», ППФГЛК не токсичны и при непосредственном контакте не оказывают вредного воздействия на организм человека.
Срок снижения миграции вредных веществ в воздух жилых помещений из защитно-декоративного покрытия плит до предельно допустимых концентраций не превышает:
3.1.1 Для плит ППФГЛК с момента производства не менее 7 суток, с момента производства не менее 3 месяцев согласно п.1.2.1
3.1.2 Для плит «Красстоун»: с момента производства не менее 7 суток, с момента производства не менее 30 суток согласно п.1.2.2
3.1.3 Для всех плит с защитно-декоративным покрытием интенсивность запаха к моменту ввода зданий в эксплуатацию составляет менее 2 балла.
3.2 Плиты «Красстоун», ППФГЛК радиационно безопасны.
Удельная эффективная активность естественных радионуклидов менее 370 БК/кг.
3.3 По пожарно-техническим свойствам относятся:
- Плиты ППФГЛК - группа негорючих строительных материалов (НГ).
- Плиты «Красстоун» относятся:
- по группе горючести Г1 (слабогорючие) по ГОСТ 30244-94;
- по группе воспламеняемости -B2 (умеренновоспламеняемые) ГОСТ 30402-96;
- по группе дымообразованию -Д1 (с малой дымообразующей способностью) ГОСТ 12.1.044;
- по группе токсичности -Т1 (малоопасные) ГОСТ 12.1.044-89 (ИСО 4589-84).
4. Транспортирование и выполнение погрузо-разгрузочных работ
4.1 При транспортировании плиты «Красстоун», ППФГЛК должны быть сформированы в транспортные пакеты в соответствии с конструкторской документацией разработанной и утвержденной предприятием-изготовителем. Масса пакета должна быть не более 5000 кг. Транспортировать продукцию стопами в пакетированном и
непакетированном необходимо в крытых ж/д вагонах, контейнерах и автомобилях с крытым кузовом. Пакетирование и транспортирование производится по разработанным и утвержденным в установленном порядке схемам погрузки.
4.2 При разгрузке, погрузке полувагонов и автомобильного транспорта следует применять два петлевых стропа или траверсу с гибкими ветвями.

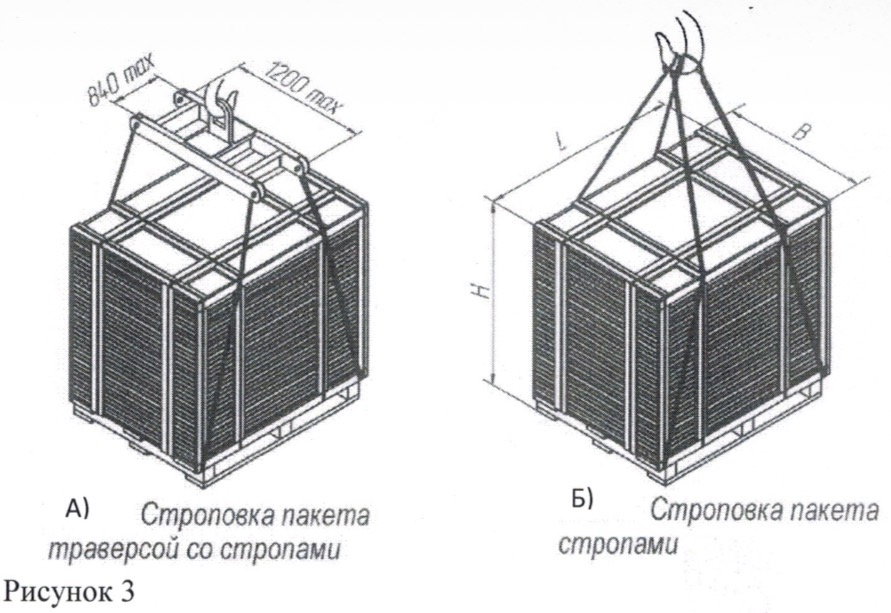

4.2.1 Строповку пакетов с плитами «Крастоун», ППФЛК и разгрузку полувагонов производить согласно со схемой строповки (рисунок 3) и последовательности выгрузки пакетов из полувагона.
4.2.2 Работы по разгрузке и погрузке выполняются в соответствии с правилами и инструкциями по безопасной эксплуатации грузоподъемных механизмов.
4.3 Грузозахватные устройства должны иметь защитные приспособления, исключающие возможность повреждения плит «Красстоун», ППФГЛК.
4.4 При транспортировании автомобильным транспортом плиты «Красстоун», ППФГЛК должны быть уложены в стопы и закреплены. Крепление стоп в кузове автомобиля производят способом, исключающим их смещение.
От возможного опрокидывания пакеты следует закреплять штатными крепежными элементами. Утяжку стоп крепежными элементами производить с усилием, исключающим повреждение кромок плит «Красстоун», ППФГЛК.
Запрещается использовать цепные крепежные элементы.
4.5 Пакеты с плитами «Красстоун», ППФГЛК следует устанавливать в кузове автомобиля в один или два ряда по ширине кузова.
4.5.1 При установке в один ряд пакеты располагают длиной стороной как вдоль так и поперек кузова автомобиля симметрично продольной оси автомобиля.
4.5.2 При установке в два ряда пакеты располагают длиной стороной симметрично продольной оси автомобиля на расстоянии друг от друга не менее 150 мм по ширине кузова и не менее 300 мм по длине кузова.
4.5.3 При погрузке пакетов в два ряда по ширине кузова борта автомобиля должны быть открыты для освобождения стропов.
4.6 Расположение и количество пакетов в кузове в зависимости от марки и грузоподъемности автомобиля.
4.7 При погрузочно-разгрузочных операциях и других перемещениях не допускается сбрасывание плит «Красстоун», ППФГЛК с какой бы то ни было высоты, трение их друг о друга, а так же удары по ним.
5. Хранение
5.1 Требования к помещениям для хранения:
5.1.1 Плиты «Красстоун», ППФГЛК хранят на поддонах в сухих складских помещениях с относительной влажностью воздуха не более 75% с перепадом температур в течение суток не более 10°С.
5.1.2 ЗАПРЕЩАЕТСЯ хранение плит «Красстоун», ППФГЛК на открытых площадках.
5.1.3 На строительных площадках допускается кратковременное (не более 10 дней) хранение плит «Красстоун», ППФГЛК под навесом в условиях исключающих воздействие прямых солнечных лучей и атмосферных осадков.
5.2 Правила хранения:
5.2.1 Плиты «Красстоун», ППФГЛК, уложенные в стопы, хранят на поддонах, установленных на ровной горизонтальной поверхности.
5.2.2 При хранении плит «Красстоун», ППФГЛК в зонах с влажным климатом снимают упаковочную полиэтиленовую пленку транспортного пакета (при ее наличии). Прокладочную пленку, проложенную между плитами, не убирают.
5.2.3 Проходы между рядами с тарными единицами продукции должны быть свободными, элементы демонтированных транспортных пакетов должны храниться отдельно или утилизироваться.
5.2.4 Запрещается транспортные пакеты и непакетированные стопы плит с защитно-декоративным покрытием при хранении устанавливать в штабели друг на друга.

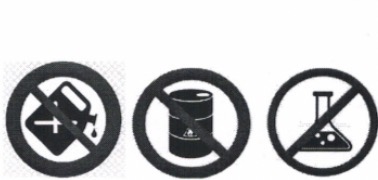

5.2.5 Запрещается хранить плиты «Красстоун», ППФГЛК при прямом контакте с кислотами, щелочами, горюче-смазочными материалами, спиртами и органическими растворителями.
5.2.6 Не допускается механическое воздействие на плиты «Красстоун», ППФГЛК при демонтаже транспортного пакета.
5.2.7 Ответственность за состояние материалов, доставляемых на объект, с момента покупки до сдачи, лежит на подрядчике.
6. Основные правила монтажа
6.1 Монтаж плит «Красстоун», ППФГЛК должен выполняться специализированными бригадами. B случаях, предусмотренных действующим законодательством монтаж должен выполняться индивидуальными предпринимателями или юридическими лицами, которые являются членами саморегулируемой организации, что подтверждается выпиской из реестра саморегулируемой организацией. При монтаже необходимо соблюдать требования СП 97.13330-2016, рекомендации настоящей инструкции, а также учитывать требования проектной документации на строительный объект (в том числе техническую документацию системодержателя). Согласно
ГОСТ 27321-2018, при использование деревянных щитов настила лесов, щиты должны быть изготовлены из сухой древесины не ниже 2го сорта и подвергнуты антисептической защите в соответствие с ГОСТ 8486-86.
6.2 Операции раскроя, сверления механической обработки должны выполняться в соответствии с требованиями СП 2.2.3670-20 и в условиях, исключающих повреждение защитно-декоративного покрытия.
6.2.1 Дополнительный раскрой плит «Красстоун» и ППФГЛК следует осуществлять так, чтобы декоративная поверхность была внизу.
6.2.2 Предварительно, перед креплением продукции, на плитах «Красстоун», ППФГЛК следует произвести высверливание отверстий, диаметр которых должен превышать диаметр крепежного элемента (если соединение заклепкой, диаметр втулки) на 1 - 2 мм. Далее для плит «Красстоун», ППФГЛК обязательна:
- очистка лицевой поверхности покрытия от образовавшейся хризотилцементной пыли сухим способом (мягкая щетка, обдув воздухом). При выполнении работ, связанных с образованием хризотилцементной пыли, необходима защита органов дыхания и зрения с помощью СИЗ (защитных очков и респираторов);
- изоляция торцов и отверстий для крепления, полученных в результате дополнительного раскроя и предварительного высверливания, краской водно-дисперсионной акриловой марки ВД-АК-Волна-П по ТУ 2316- 001-58801035-00 или бесцветной проникающей грунтовкой водно-дисперсионной акриловой ВД-АК-Волна-Г по
ТУ 2329-001-58801035-2002.

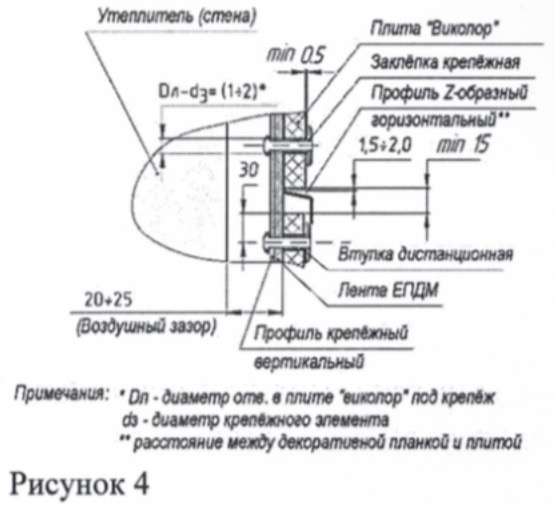

6.3 Расстояние отверстий от края плит «Красстоун», ППФГЛК должно быть не менее 30 мм (Рисунок 4). Крепление плит ППФГЛК, «Красстоун» производить с шагом не более 600 мм по горизонтали и не более 300 мм по вертикали. Крепление следует осуществлять только в обрешетку, шаг обрешетки нe более 600 мм. Рекомендуемый расход - 12 крепежных элементов на 1 м2.
6.4 При креплении плит «Красстоун», ППФГЛК, затяжка шурупов или фасадных заклепок вплотную недопустима. Требуется ослабить натяжение шурупа, включив обратный ход шуруповерта на 0,5-1,0 оборот назад. Фасадная заклепка устанавливается только с втулкой, длина которой на 2 мм больше толщины монтируемой фасадной плиты.
6.5 При монтаже плит «Красстоун», ППФГЛК должны быть выдержаны технологические зазоры между плитами для свободного хода плиты:
- без декоративной планки - не менее 4 мм;
- с декоративной планкой - по 1,5-2,0 мм с каждой стороны при установке вертикальных планок, при монтаже горизонтальных планок - вертикальный зазор 15 мм.

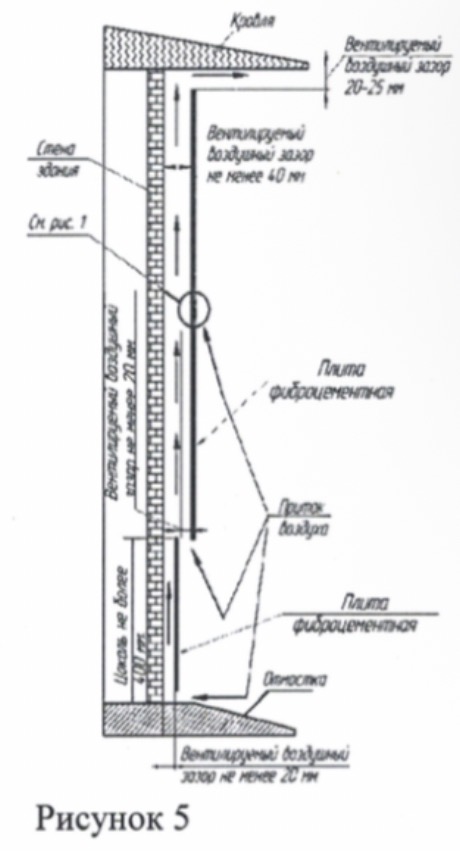

В связи с тем, что изделия обладают определенной пористостью (имеют мелкопористое строение), при монтаже вентилируемых фасадов необходимо обеспечивать воздушный зазор не менее 20 мм между плитой и утеплителем (при его отсутствии - стеной), не менее 20 мм в цокольной части фасада. Высота цоколя должна быть не более 400 мм от отметки отмостки, не менее 20 мм между верхней частью фасада и карниза (Рисунок 5).
6.6 Между плитой и направляющей (обрешеткой, металлическим профилем) должна быть проложена лента ЕПДМ (рисунок 4).
Крепление ленты ЕПДМ под фасадную плиту при установке кляммеров не производится.
6.7 Не допускается производить крепление трубопроводов, оборудования и т.п. к плитам «Красстоун», ППФГЛК.

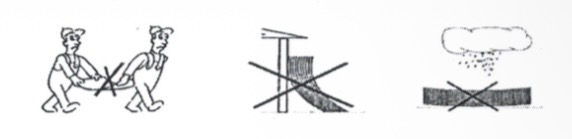

6.8 При работе с плитами ППФГЛК, «Красстоун» не допускается бросать их с любой высоты, удары по плитам.
6.9 При работе с плитами не допускается трение плит друг о друга.
6.9.1 В перерывах между работами по монтажу плит, запрещается оставлять вскрытую (начатую) стопу на открытой площадке, рекомендуется убрать стопу под навес и исключить воздействие прямых солнечных лучей и атмосферных осадков.
6.10 Загрязненные в процессе монтажа и эксплуатации плиты «Красстоун», ППФГЛК можно мыть слабым раствором моющих средств мягкой губкой.
6.10.1 Плиты ППФГЛК имеющие следы высаливания в виде кристаллов - тщательно промыть 3% раствором лимонной кислоты (30 гр лимонной кислоты на 1 литр воды), ополоснуть чистой водой и протереть насухо.
Запрещена очистка поверхности плит абразивными материалами.
6.11 Перемещение плит «Красстоун», ППФГЛК вручную производить вертикальном положении длинной стороной параллельно полу или в горизонтальном положении, держа за длинные стороны листа.
Отходы, образующиеся при монтаже или демонтаже хризотилцементных плит, утилизировать на специализированных полигонах.
