1 Область применения
1.1 Плиты «Красстоун», ППФГЛК предназначены для наружной облицовки стен всех видов зданий и сооружений (жилые, общественные, административные, промышленные и др.), а также для внутренней облицовки и изготовления стеновых панелей.
1.2 Для внутренней облицовки и изготовления стеновых панелей, перегородок, подвесных потолков и других конструкций для строительства всех типов зданий и сооружений (А-В) могут применяться:
1.2.1 Плиты ППФГЛК:
- с момента производства не менее 7 суток - при насыщенности не более 1,28
м2/м3 с естественной либо принудительной вентиляцией с воздухообменом не менее 1 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
- с момента производства не менее 3 месяцев - при насыщенности не более 1,28 м2/м3 с принудительной вентиляцией с воздухообменом не менее 1,5 объёма/час, температурой воздуха не выше 40° С и относительной влажностью воздуха (30-60) %.
1.2.2 Плиты «Красстоун»:
- с момента производства не менее 7 суток - при насыщенности не более 1,28 м2/м3 с принудительной вентиляцией с воздухообменом не менее 1,5 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
с момента производства не менее 30 суток - при насыщенности не более 1,28 м2/м3 с естественной либо принудительной вентиляцией с воздухообменом не менее 1 объёма/час, температурой воздуха не выше 20° С и относительной влажностью воздуха (30-60) %
1.3 Не допускается применение продукции:
- в условиях механических и динамических нагрузок (за исключением ветровой нагрузки);
- в вентиляционных шахтах:
- при контакте с агрессивными веществами и средами (кислотами, щелочами, горюче-смазочными материалами, спиртами и органическими растворителями).
1.4 Воздействие ударных нагрузок (пробивка отверстий, обрубка, разрубка) на плиты, «Красстоун», ППФГЛК не допускается.
1.5 На плитах разных партий допускается разнооттеночность покрытия.
1.6 Плиты «Красстоун», ППФГЛК должны применяться по их назначению в соответствии с проектной документацией, утвержденной в установленном порядке, пунктами 1.1, 1.2, 1.3, 1.4 настоящей инструкции и правилами охраны труда и техники безопасности в строительстве, установленными СНиП 12-03-2001, СНиП 12-04-2002.
2 Термины, определения и сокращения

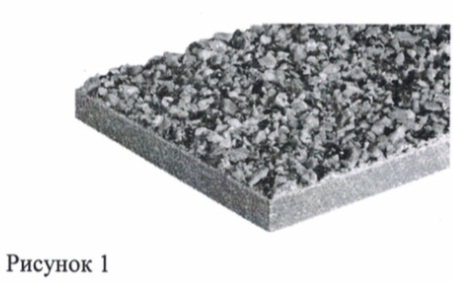

Плиты «Красстоун» представляют собой фиброцементные (хризотилцементные), с защитно-декоративным покрытием (Рисунок 1). По составу на 82,5% состоят из фиброцемента (где в качестве фибры -армирующего материала, используются волокна хризотила), на 1,9%- из сухой пленки защитно-декоративного покрытия и на 15.6% - из натурального камня.
Плиты «Красстоун» представляют собой фиброцементные плоские прямоугольные изделия, на не лицевую, лицевую и торцовые стороны, которых нанесена проникающая грунтовка (водно-дисперсионная акриловая ВД-АК-Волна-Г), на лицевую сторону - акриловый клей (краска водно-дисперсионная акриловая ВД-АК-Волна-К), затем -
декоративная крошка, которая покрыта бесцветным лаком (краска водно-дисперсионная акриловая ВД-АК-Волна-Л). Лак защищает крошку от попадания в ее поры влаги и тем самым от преждевременного растрескивания и осыпания. При изготовлении используется только натуральный камень двух фракций (1,5-3,0) мм и (3,0-6,0) мм. Согласно сертификату соответствия плиты «Красстоун» относятся к группе горючести Г1 по ГОСТ 30244-94.

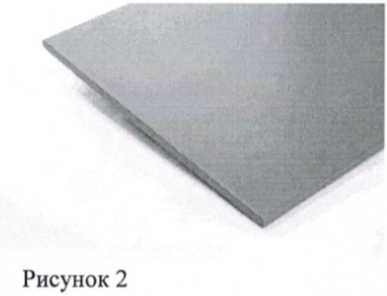

Плиты ППФГЛК - это плита прессованная фасадная с гладкой поверхностью с лакокрасочным защитно-декоративным покрытием (Рисунок 2). Представляют собой негорючие фиброцементные плоские прямоугольные изделия, окрашенные водно-дисперсионными акриловыми красками с проникновением частиц краски через поры в верхний слой фиброцемента. Боковые поверхности плит окрашены в соответствующий лицевой поверхности цвет той же краской. На обратную (не лицевую) поверхность плит нанесён защитный слой на основе водно дисперсионной акриловой краски. По составу плиты на 99% состоят из фиброцемента, где в качестве фибры-армирующего материала, используются волокна хризотила, и на 1%- из сухой пигментированной пленки защитно-декоративного акрилового покрытия.
3 Требования безопасности
3.1 Плиты «Красстоун», ППФГЛК не токсичны и при непосредственном контакте не оказывают вредного воздействия на организм человека.
Срок снижения миграции вредных веществ в воздух жилых помещений из защитно-декоративного покрытия плит до предельно допустимых концентраций не превышает:
3.1.1 Для плит ППФГЛК с момента производства не менее 7 суток, с момента производства не менее 3 месяцев согласно п.1.2.1
3.1.2 Для плит «Красстоун»: с момента производства не менее 7 суток, с момента производства не менее 30 суток согласно п.1.2.2
3.1.3 Для всех плит с защитно-декоративным покрытием интенсивность запаха к моменту ввода зданий в эксплуатацию составляет менее 2 балла.
3.2 Плиты «Красстоун», ППФГЛК радиационно безопасны.
Удельная эффективная активность естественных радионуклидов менее 370 БК/кг.
3.3 По пожарно-техническим свойствам относятся:
- Плиты ППФГЛК - группа негорючих строительных материалов (НГ).
- Плиты «Красстоун» относятся:
- по группе горючести Г1 (слабогорючие) по ГОСТ 30244-94;
- по группе воспламеняемости -B2 (умеренновоспламеняемые) ГОСТ 30402-96;
- по группе дымообразованию -Д1 (с малой дымообразующей способностью) ГОСТ 12.1.044,
- по группе токсичности -Т1 (малоопасные) ГОСТ 12.1.044-89 (ИСО 4589-84).
4 Транспортирование и выполнение погрузо-разгрузочных работ
4.1 При транспортировании плиты «Красстоун», ППФГЛК должны быть сформированы в транспортные пакеты в соответствии с конструкторской документацией разработанной и утвержденной предприятием-изготовителем. Масса пакета должна быть не более 5000 кг. Транспортировать продукцию стопами в пакетированном и
непакетированном необходимо в крытых ж/д вагонах, контейнерах и автомобилях с крытым кузовом. Пакетирование и транспортирование производится по разработанным и утвержденным в установленном порядке схемам погрузки.
4.2 При разгрузке, погрузке полувагонов и автомобильного транспорта следует применять два петлевых стропа или траверсу с гибкими ветвями.
4.2.1 Строповку пакетов с плитами «Крастоун», ППФЛК и разгрузку полувагонов производить согласно со схемой строповки (рисунок 3) и последовательности выгрузки пакетов из полувагона.
